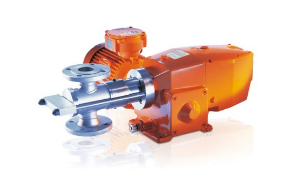

Orlita® PS 柱塞计量泵

质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！

销售热线
021-37013235 13621973906

图文传真
37013235-818

产品描述服务承诺订货流程温馨提示

单泵流量范围：0 – 37,000 l/h，400 – 4 bar

借助性能强大的 ORLITA® PS 柱塞计量泵，即便在极高的压力和温度条件下（最高至 +400 °C）仍可确保精确的输送流量。ORLITA® PS 计量泵采用模块化结构设计，因此可以灵活应用。

Orlita® PS - 简单，结实耐用，可靠。

ORLITA® PS 柱塞计量泵（PS 18 至 PS 1400）凭借从 15 到 60 mm 的冲程长度覆盖了从 0 到最高 37,000 l/h 的流量范围（压力为 400 – 4 bar）。众多型号的驱动装置（包括适用于爆炸危险区域和通过 ATEX 认证的隔爆区域）可供使用。Orlita® PS 产品系列的设计符合 API 675 标准。凭借模块化结构可以任意组合传动机构、驱动装置和泵头，从而确保泵在不同的工作压力条件下具备足够的能力处理不同的输送量和介质。

技术详情

PS 18 – 冲程长度：0-15 mm，连杆作用力：1,750 N
PS 35 – 冲程长度：0-20 mm，连杆作用力：3,500 N
PS 80 – 冲程长度：0-20 mm，连杆作用力：14,000 N
PS 180 – 冲程长度：0-40 mm，连杆作用力：18,000 N
PS 600 – 冲程长度：0-40 mm，连杆作用力：40,000 N
PS 1400 – 冲程长度：0-60 mm，连杆作用力：60,000 N
冲程长度调节范围：0 – 100%（运行和停机）
即便在运行过程中也可通过安装在正面的夹紧螺栓拉紧柱塞密封填料
符合指定条件且安装正确时的计量重复精度在 10 – 100 % 的冲程长度范围内优化 ±0.5 %
接触介质的材质：不锈钢，可根据需要提供特殊规格
有众多型号的驱动装置可供选择：三相标准电机，适用于爆炸危险区域和隔爆区域的电机，备有不同规格的法兰，以便使用客户指定的电机
防护等级：IP 55
温度范围 - 40 °C 至 + 400 °C
设计符合 API 675 标准

技术参数

泵型号	柱塞 Ø	冲程流量	（理论）输送功率（单位：l/h），对应于冲程/分钟 (50 Hz)						最大压力
			58	73	91	112	145	207
	mm	ml/冲程	l/h	l/h	l/h	l/h	l/h	l/h	bar
PS 18/	5	0,29	1,0	1,2	1,6	1,9	2,5	3,6	250
PS 18/	6	0,42	1,4	1,8	2,3	2,8	3,6	5,2	250
PS 18/	7	0,58	2,0	2,5	3,1	3,8	5,0	7,1	250
PS 18/	8	0,75	2,6	3,2	4,1	5,0	6,5	9,3	250
PS 18/	10	1,18	4,1	5,1	6,4	7,8	10,2	14,6	200
PS 18/	12	1,70	5,9	7,3	9,2	11,3	14,7	21,0	139
PS 18/	16	3,02	10,5	13,1	16,4	20,1	26,2	37,4	78
PS 18/	20	4,71	16,4	20,5	25,6	31,5	41,0	58,5	50
PS 18/	25	7,36	25,6	32,0	40,0	49,2	64,0	91,5	32
PS 18/	30	10,60	36,9	46,1	57,6	70,9	92,2	131,7	16
PS 18/	36	15,27	53,1	66,4	83,0	102,1	132,8	189,7	15
PS 18/	40	18,85	65,6	82,0	102,4	126,1	163,9	234,2	10
PS 18/	50	29,45	102,4	128,1	160,1	197,1	256,2	366,0	8

泵型号	柱塞 Ø	冲程流量	（理论）输送功率（单位：l/h），对应于冲程/分钟 (50 Hz)						最大压力
			58	73	91	112	145	207
	mm	ml/冲程	l/h	l/h	l/h	l/h	l/h	l/h	bar
PS 35/	7	0,77	2,6	3,3	4,1	5,1	6,7	9,5	630
PS 35/	8	1,01	3,5	4,3	5,4	6,7	8,7	12,4	400
PS 35/	10	1,57	5,4	6,8	8,5	10,5	13,6	19,5	400
PS 35/	12	2,26	7,8	9,8	12,3	15,1	19,6	28,1	250
PS 35/	16	4,02	13,9	17,4	21,8	26,9	34,9	49,9	156
PS 35/	20	6,28	21,8	27,3	34,1	42,0	54,6	78,0	100
PS 35/	25	9,82	34,1	42,7	53,3	65,7	85,4	122,0	64
PS 35/	30	14,14	49,2	61,5	76,8	94,6	122,9	175,7	44
PS 35/	36	20,36	70,8	88,5	110,6	136,2	177,1	253,0	30
PS 35/	40	25,13	87,4	109,3	136,6	168,2	218,6	312,3	25
PS 35/	50	39,27	136,6	170,8	213,5	262,8	341,6	488,0	16
PS 35/	65	66,37	230,9	288,6	360,8	444,1	577,3	824,8	9
PS 35/	80	100,53	349,8	437,3	546,6	672,7	874,6	1.249,4	6
PS 35/	100	157,08	546,6	683,3	854,1	1.051,2	1.366,5	1.952,2	4

泵型号	柱塞 Ø	冲程流量	（理论）输送功率（单位：l/h），对应于冲程/分钟 (50 Hz)							最大压力
			78	98	122	134	155	182	193
	mm	ml/冲程	l/h	l/h	l/h	l/h	l/h	l/h	l/h	bar
PS 80/	20	6,28	29	37	46	50	58	68	72	400
PS 80/	25	9,82	45	57	71	79	91	107	113	250
PS 80/	30	14,14	66	83	103	113	131	154	163	178
PS 80/	36	20,36	95	119	149	164	189	222	235	123
PS 80/	40	25,13	117	148	184	202	233	274	290	100
PS 80/	50	39,27	183	231	287	316	365	428	453	64
PS 80/	60	56,55	264	333	414	455	526	617	653	44
PS 80/	65	66,37	310	390	486	535	617	724	766	37
PS 80/	80	100,53	470	592	736	810	935	1.097	1.161	25
PS 80/	100	157,08	734	925	1.150	1.266	1.461	1.714	1.814	16
PS 80/	125	245,44	1.148	1.445	1.797	1.978	2.283	2.679	2.835	10
PS 80/	140	307,88	1.440	1.813	2.254	2.482	2.864	3.360	3.557	8
PS 80/	160	402,12	1.880	2.368	2.944	3.242	3.741	4.389	4.646	6

提示：

指定的全部性能数据均对应于 50 Hz 的电机频率

我们的产品组合的简要描述。可根据需要提供其它型号

泵型号	柱塞 Ø	冲程流量	（理论）输送功率（单位：l/h），对应于冲程/分钟 (50 Hz)						最大压力
			107	117	134	152	171	200
	mm	ml/冲程	l/h	l/h	l/h	l/h	l/h	l/h	bar
PS 180/	30	28,27	181	199	226	257	290	339	229
PS 180/	36	40,72	262	286	326	370	417	489	159
PS 180/	40	50,27	323	353	403	457	515	604	125
PS 180/	50	78,54	505	552	630	714	805	943	80
PS 180/	54	91,61	589	644	735	833	939	1.100	70
PS 180/	65	132,73	854	934	1.065	1.207	1.361	1.594	48
PS 180/	70	153,94	990	1.083	1.235	1.400	1.579	1.849	40
PS 180/	80	201,06	1.293	1.415	1.613	1.829	2.062	2.416	32
PS 180/	94	277,59	1.786	1.953	2.227	2.526	2.847	3.335	23
PS 180/	125	490,87	3.158	3.455	3.939	4.467	5.036	5.898	13
PS 180/	140	615,75	3.962	4.334	4.941	5.603	6.317	7.399	10
PS 180/	160	804,25	5.175	5.660	6.454	7.318	8.251	9.664	8
PS 180/	200	1.256,64	8.086	8.845	10.085	11.435	12.892	15.100	5

泵型号	柱塞 Ø	冲程流量	（理论）输送功率（单位：l/h），对应于冲程/分钟 (50 Hz)						最大压力
			99	117	134	156	173	204
	mm	ml/冲程	l/h	l/h	l/h	l/h	l/h	l/h	bar
PS 600/	30	28,27	168	198	227	264	293	345	400
PS 600/	36	40,27	242	285	327	381	422	497	353
PS 600/	40	50,27	299	352	403	470	521	614	286
PS 600/	50	78,54	467	551	630	735	814	959	183
PS 600/	54	91,61	545	643	735	857	949	1.119	157
PS 600/	65	132,73	789	932	1.067	1.243	1.376	1.621	100
PS 600/	70	153,94	916	1.080	1.236	1.441	1.596	1.880	93
PS 600/	80	201,06	1.196	1.411	1.616	1.882	2.084	2.456	71
PS 600/	94	277,59	1.651	1.949	2.229	2.599	2.878	3.391	51
PS 600/	125	490,87	2.921	3.446	3.946	4.596	5.090	5.998	29
PS 600/	140	615,75	3.664	4.323	4.951	5.766	6.385	7.523	23
PS 600/	160	804,25	4.785	5.647	6.466	7.531	8.339	9.827	16
PS 600/	200	1.256,64	7.477	8.823	10.104	11.768	13.030	15.354	11

泵型号	柱塞 Ø	冲程流量	（理论）输送功率（单位：l/h），对应于冲程/分钟 (50 Hz)						最大压力
			93	106	125	143	169	191
	mm	ml/冲程	l/h	l/h	l/h	l/h	l/h	l/h	bar
PS 1400/	40	75,40	419	480	565	647	766	864	400
PS 1400/	50	117,81	654	750	884	1.011	1.197	1.350	275
PS 1400/	60	169,65	943	1.080	1.273	1.456	1.724	1.944	190
PS 1400/	70	230,91	1.283	1.470	1.733	1.983	2.346	2.646	140
PS 1400/	80	301,59	1.676	1.920	2.263	2.590	3.065	3.456	107
PS 1400/	94	416,39	2.314	2.651	3.125	3.576	4.231	4.772	77
PS 1400/	125	736,31	4.093	4.689	5.527	6.323	7.483	8.439	44
PS 1400/	140	923,63	5.134	5.882	6.933	7.932	9.387	10.587	35
PS 1400/	160	1.206,37	6.706	7.683	9.055	10.360	12.261	13.827	25
PS 1400/	200	1.884,96	10.478	12.005	14.149	16.188	19.157	21.606	17
PS 1400/	280	3.694,51	20.538	23.530	27.732	31.729	37.549	42.348	8

提示：

指定的全部性能数据均对应于 50 Hz 的电机频率

我们的产品组合的简要描述。可根据需要提供其它型号
