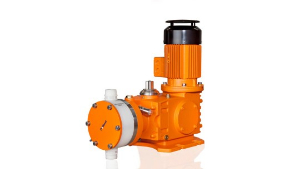

Orlita® Evolution 3 液压膜计量泵

质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！

销售热线
021-37013235 13621973906

图文传真
37013235-818

产品描述服务承诺订货流程温馨提示

单泵流量范围：21 – 1,330 l/h，400 – 18 bar

作为极其耐用的液压膜计量泵，Orlita® Evolution 3 符合最高的安全要求。该液压膜计量泵的突出特点在于集成有膜帽破裂警告装置的 PTFE 多层膜帽以及独有的膜帽位置控制装置。

最高的过程可靠性和灵活性。

Orlita® Evolution EF1a、EF2a、EF3a 和 EF4a 型液压膜计量泵构成冲程长度为 15 至 40 mm 的全面的产品系列。由此将覆盖从 3 到 7400 l/h (400 – 10 bar) 的流量范围。众多型号的驱动装置（包括适用于爆炸危险区域 1 或通过 ATEX 认证的区域 2）可供使用。Orlita® Evolution 产品系列的设计符合 API 675 标准。

技术详情

冲程长度：0 - 25 mm，连杆作用力：8,000 N
冲程长度调节范围：0 – 100 %
冲程长度调节装置：借助手轮和刻度指示手动调节（可选择借助电动伺服驱动装置或驱动控制装置进行调节）
符合指定条件且安装正确时的计量重复精度在 10 – 100 % 的冲程长度范围内优化 ±1 %
带有触点式膜帽破裂警告装置的 PTFE 多层膜帽
集成的液压溢流阀和排气阀
接触介质的材质：1.4404 不锈钢，可根据需要提供特殊规格
有众多型号的驱动装置可供选择：三相标准电机，包括适用于爆炸危险区域和隔爆区域，备有不同规格的法兰，以便使用客户指定的电机
防护等级：IP 55
设计符合 API 675 标准

EF3a 50 Hz 单泵的技术数据

柱塞 Ø	冲程流量	理论输送功率（单位：l/h），对应于冲程/分钟 (50 Hz)							最大压力	有效作用系数 WG，对应于	有效作用系数 WG，对应于	标准阀类型
		73 [2]	97 [3]	116 [4]	145 [5]	165 [6]	181 [7]	201 [8]
mm	ml/冲程	l/h	l/h	l/h	l/h	l/h	l/h	l/h	bar	100 % 压力	50 % 压力
16	5,03	21	29	34	43	49	54	60	400	0,72	0,84	DN 6
17	5,67	24	32	39	49	56	61	68	352	0,75	0,86	DN 6
18	6,36	27	36	44	55	62	69	76	314	0,77	0,87	DN 6
22	9,50	41	55	66	82	93	103	114	210	0,86	0,92	DN 6
25	12,27	53	71	85	106	121	133	148	163	0,86	0,93	DN 10
30	17,67	76	102	122	153	174	192	213	113	0,90	0,93	DN 10
36	25,45	110	147	177	221	251	276	307	78	0,92	0,94	DN 15
42	34,64	150	200	241	301	342	376	418	57	0,93	0,94	DN 15
50	49,09	213	284	341	427	485	533	593	41	0,94	0,95	DN 25
60	70,69	307	409	491	614	698	768	854	27	0,95	0,96	DN 25
70	96,21	418	558	669	837	951	1.046	1.162	21	0,96	0,97	DN 25
75	110,45	480	640	768	960	1.091	1.201	1.334	17	0,97	0,98	DN 25

EF3a 60 Hz 单泵的技术数据

柱塞 Ø	冲程流量	理论输送功率（单位：l/h），对应于冲程/分钟 (60 Hz)					最大压力	有效作用系数 WG，对应于	有效作用系数 WG，对应于	标准阀类型
		88 [2]	117 [3]	140 [4]	175 [5]	199 [6]
mm	ml/冲程	l/h	l/h	l/h	l/h	l/h	bar	100 % 压力	50 % 压力
16	5,03	26	35	42	52	59	400	0,72	0,84	DN 6
17	5,67	29	39	47	59	67	352	0,75	0,86	DN 6
18	6,36	33	44	53	66	75	314	0,77	0,87	DN 6
22	9,50	49	66	79	99	113	210	0,86	0,92	DN 6
25	12,27	64	85	103	128	146	163	0,86	0,93	DN 10
30	17,67	92	123	148	185	210	113	0,90	0,93	DN 10
36	25,45	133	178	213	267	303	78	0,92	0,94	DN 15
42	34,64	181	242	290	363	413	57	0,93	0,94	DN 15
50	49,09	257	343	412	515	585	41	0,94	0,95	DN 25
60	70,69	371	494	593	742	843	27	0,95	0,96	DN 25
70	96,21	505	673	808	1.010	1.147	21	0,96	0,97	DN 25
75	110,45	579	773	927	1.159	1.317	17	0,97	0,98	DN 25

提示：

我们的产品组合的简要描述。可根据需要提供其它型号

接触介质的材质

成套泵头

泵头	膜帽紧固螺栓	膜帽
不锈钢 1.4404	不锈钢 1.4462	PTFE 多层膜帽

球阀 DN 6 – DN 10

	吸入接头/压力接头	阀门/泵头密封件	阀球	阀座	阀体	锁紧环
DN 6（双球）	不锈钢 1.4404	不锈钢 1.4404	SIN	不锈钢 1.4404	不锈钢 1.4404	Hastelloy C4（耐蚀耐热镍基合金）
DN 10（单球）	不锈钢 1.4404	不锈钢 1.4404	Al2O3 陶瓷	不锈钢 1.4404	不锈钢 1.4404	Hastelloy C4（耐蚀耐热镍基合金）

平板阀 DN 15 – DN 25

	吸入接头/压力接头	阀门/泵头密封件	阀板	阀座	阀体
DN 15/DN 25	不锈钢 1.4404	不锈钢 1.4571	不锈钢 1.4462	不锈钢 1.4404	不锈钢 1.4404

可根据需要提供其它材质规格以及详细信息。
