pH 测量，搪瓷电极

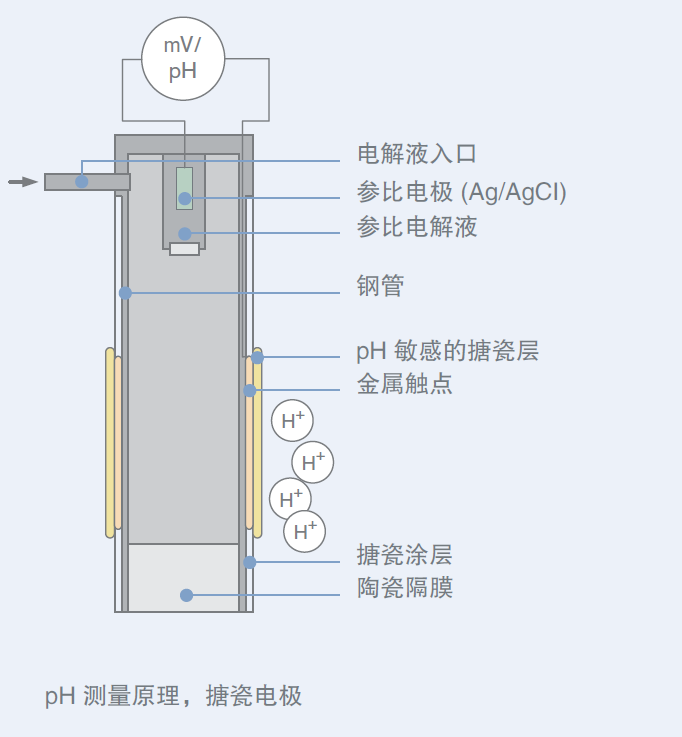

8201 型 pH 传感器的工作原理为单杆测量元件。测量电极和参比电极组合在一起。其基本载体为搪瓷涂覆的钢管。将离子敏感的搪瓷层（黄色）加在金属导体（金属环，位于非导电的蓝色搪瓷层内）上构成测量电极。在该搪瓷层的表面（凝胶层）进行 H+ 离子和 Na+ 离子交换。Ag/AgCl 参比电极位于充有电解液的搪瓷管内。陶瓷隔膜压入钢管下端。当电解液通过陶瓷隔膜的环形间隙与被测溶液接触时，产生电压传递。传感器内还集成了用于温度补偿的 Pt1000 热电阻。所用电解液为 3 摩尔的 KCI，储存在独立的电解液容器中，并通过一根小管子与电极永久连接。电解液容器的压力保持在稍高于介质压力。
