2015 Aquatech china | Bürkert在线余氯分析系统

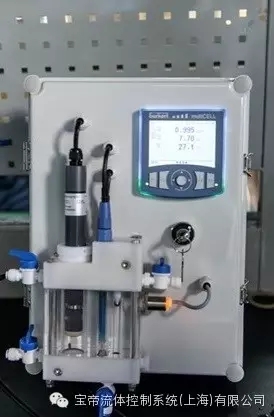

2015年6月10日,第八届上海国际膜与水处理展在国家会展中心(上海)隆重开幕,Bürkert凭借几十年流体技术的沉淀和应客户的需求开发了一套在线余氯分析系统,实现同时测量余氯、pH值、温度、样液流量和手动取样等功能,可广泛应用于自来水厂、电力等各种水质余氯的在线连续监测。
1 原理
余氯分析常用分光光度法和选择性电极,在线测量中通常采用离子选择性电极。电极内充有pH值较为理想而且电导率稳定的电解液,它与被测液体通过一层选择性渗透膜(PTFE)相隔离。渗透膜可以选择性让ClO-穿透;在两个电极之间有一个固定电位差,生成的电流强度可以换算成余氯浓度;由于在一定温度和pH值条件下,HOCl、ClO-和余氯之间存在固定的换算关系,故可测量余氯。
水样的pH值对余氯的测量有较大影响,尤其是pH值小于5或大于10时。因此,实际应用中应尽量避免在此区间内使用。水样的温度对余氯的测量有一定的影响。一般认为,温度每升高1 ℃,测量值将会增加5左右。较理想的水样温度,应在15~20℃之间。
2 组成

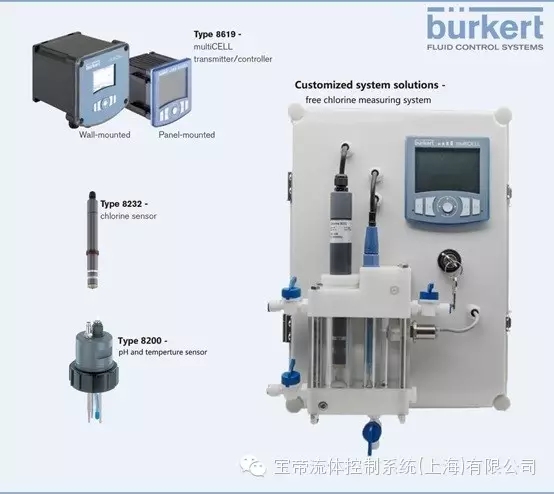

Bürkert在线余氯分析系统由8232余氯传感器、8203 pH传感器、Pt1000温度传感器、8619多通道控制器等构成。其中8619需配置pH/ORP模块、AI输入模块、DI输入模块。
3 技术指标
测量范围:0.01-20 ppm
分辨率:0.01 ppm
零点校正:无需
响应时间:90% 少于120秒
稳定时间:首次使用接近2 h
样品流速:30 L/h 自动可调,带流量控制
最佳pH值:4~9
压力:0.5 bar
存储温度:-20~60℃
操作温度:0~45℃
样品温度:0~45℃
湿度:小于90%
校正方法:取样分光光度法;
校正间隔:一次/2个月
维护间隔:一般每六个月更换一次膜和电解液;
进、出样连接:1/4’ O.D.
分析仪尺寸:280×380 mm(箱体尺寸,可按需进行设计)
4 仪器特点
集成模块化
量程宽
可选不同材质择性膜传感器
带 pH值 和温度补偿
易于在线取样,进行离线分析对比
内置流量控制装置
维护量小
拓展性高
5 典型应用
饮用水、工业过程水消毒工艺的次氯酸(HOCL)/余氯浓度在线监测
反渗透等膜处理工艺进水的余氯监测
